Почему ткань из углеродного волокна идеально подходит для легких структурных компонентов?

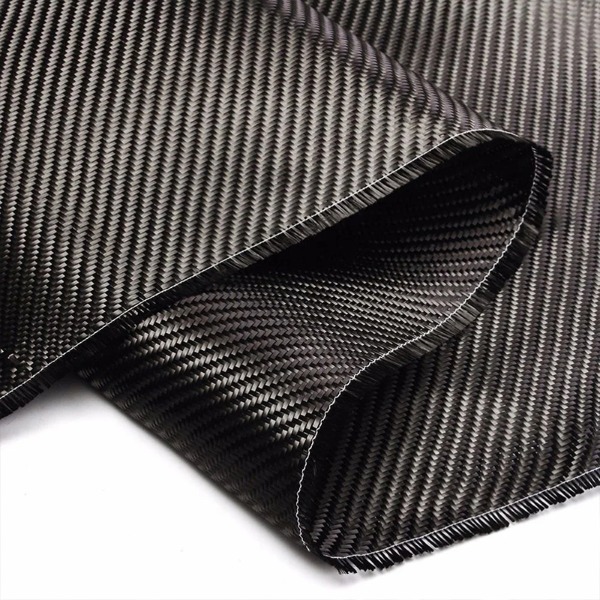

В поисках материалов, которые уменьшают массу без ущерба для механических характеристик, инженеры постепенно переходят от металлов к современным композитам. Среди них ткань из углеродного волокна выступает в качестве основного усиления для легких конструктивных элементов. Эта тканая ткань, состоящая из непрерывных углеродных нитей, сочетает в себе низкую плотность, высокую прочность на разрыв и исключительную жесткость. Будучи внедренным в полимерную матрицу, он становится основой компонентов, используемых в аэрокосмической, автомобильной, спортивной технике и гражданском строительстве.

Чтобы понять, почему ткань из углеродного волокна настолько эффективна, необходимо изучить ее фундаментальные свойства, сравнить ее с обычными материалами и как ее архитектуру можно адаптировать к конкретным условиям нагрузки.

Структурная логика ткани из углеродного волокна

Структурные компоненты должны противостоять изгибу, кручению, растяжению и сжатию с минимальным прогибом. Снижение веса повышает эффективность: меньшая инерция, меньший расход топлива и более простое управление. Ткань из углеродного волокна достигает этого благодаря трем ключевым характеристикам:

• Высокая удельная жесткость – Жесткость на единицу плотности в несколько раз выше, чем у стали или алюминия.
• Настраиваемая анизотропия – Прочность и жесткость можно ориентировать по траектории нагрузки путем выбора рисунка переплетения и последовательности укладки слоев.
• Допуск на дефекты – Ткань распределяет локализованные трещины по нескольким волокнам, предотвращая внезапный выход из строя.

В отличие от однонаправленной ленты, которая обеспечивает жесткость в одном направлении, ткань из углеродного волокна обеспечивает сбалансированные свойства в плоскости ткани. Это делает его особенно подходящим для тонкостенных структурных оболочек, обшивок сэндвич-панелей и компонентов со сложной кривизной, где нагрузки приходят с разных направлений.

Сравнительные свойства материалов

Чтобы оценить преимущества ткани из углеродного волокна, полезно провести прямое сравнение с традиционными конструкционными материалами. В таблице ниже приведены нормированные механические показатели. Обратите внимание, что точные значения варьируются в зависимости от типа волокна, структуры переплетения и системы смол, но относительные положения остаются неизменными.

Как видно, ткань из углеродного волокна обеспечивает соотношение жесткости к весу примерно в 8–10 раз выше, чем у стали. На практике конструкционная балка из ткани из углеродного волокна может весить на 70–80% меньше, чем стальная балка такой же жесткости на изгиб. Кроме того, его усталостная выносливость при циклических нагрузках намного превосходит таковую у металлов, что имеет решающее значение для движущихся конструкций, таких как манипуляторы роботов, поверхности управления самолетами или велосипедные рамы.

Архитектурная универсальность: переплетения и формы

Одним из самых веских аргументов в пользу использования ткани из углеродного волокна является широкий выбор доступных рисунков переплетения. Каждый рисунок влияет на драпируемость, текучесть смолы и механическую изотропию.

Для легких структурных компонентов часто предпочитаются саржевое и атласное переплетение, поскольку они легко принимают форму, не сминаясь. Это обеспечивает равномерную объемную долю волокон и сводит к минимуму образование пустот. Кроме того, присущая тканой ткани извитость (волнистость) немного снижает прочность на сжатие по сравнению с однонаправленной лентой, но значительно улучшает устойчивость к ударным повреждениям и удобство использования во время укладки.

Оптимизация нагрузки с помощью ткани из углеродного волокна

Дизайнеры выбирают ткань из углеродного волокна не только из-за экономии веса, но и из-за эффективности направления. Например:

• Структуры с преобладанием изгиба (например, руки дронов, протезы конечностей): поместите слои ткани с волокнами, ориентированными под углом 0 ° и ± 45 °, чтобы сбалансировать продольную жесткость и сопротивление сдвигу.
• Валы с торсионной нагрузкой (например, приводные валы, лопасти ротора): используйте ткань со смещением ±45° или комбинированные обручальные и спиральные слои.
• Ударопрочные панели (например, полы гоночных автомобилей, защитные чехлы): Многослойная ткань атласного переплетения с тонким чередованием термопластичных упрочненных слоев.

Поскольку ткань из углеродного волокна доступна в промежуточном, высокомодульном и стандартном модуле, жесткость можно точно настроить без изменения геометрии. Такой модульный подход позволяет избежать чрезмерного проектирования и сократить отходы материалов.

Производственная совместимость

Еще одна причина, по которой ткань из углеродного волокна доминирует над легкими конструкционными компонентами, — это ее совместимость с устоявшимися производственными процессами. Ключевые методы включают в себя:

• Автоклавная отверждение укладки препрега – Высочайшее качество для аэрокосмической отрасли. Ткань предварительно пропитана смолой, что обеспечивает точное выравнивание волокон.
• Мокрая укладка / ручная укладка – Подходит для крупных одноразовых деталей, таких как лопасти ветряных турбин или нестандартные автомобильные детали.
• Трансферное формование смолы (RTM) – Ткань помещается в сухую форму в закрытую форму, затем закачивается смола. Отлично подходит для производства средних объемов с хорошим качеством поверхности.
• Вакуумная инфузия – Идеально подходит для больших композитных панелей; ткань действует как текучая среда, обеспечивая равномерное распределение смолы.

Каждый метод использует способность ткани сохранять одинаковую толщину, противостоять смыванию волокон (движению во время инъекции смолы) и обеспечивать предсказуемые механические свойства. По сравнению со стекловолокном с произвольным матированием или рубленым углеродным волокном ткань из тканого углеродного волокна обеспечивает более высокую надежность конструкции.

Экономические соображения и соображения жизненного цикла

Хотя ткань из углеродного волокна имеет более высокую стоимость сырья, чем металлы или стекловолокно, ее ценность в течение жизненного цикла для легких структурных компонентов часто выше. Уменьшенная масса приводит к снижению энергопотребления при перемещении. Для статических конструкций, таких как мосты или роботизированные порталы, более легкие компоненты позволяют использовать опорные конструкции меньшего размера и более дешевые фундаменты.

Кроме того, ремонт поврежденных ламинатов из ткани из углеродного волокна возможен путем склеивания заплат или инъекции смолы, что продлевает срок службы. Технологии переработки (пиролиз, сольволиз) стали более совершенными, что позволяет извлекать чистую ткань из углеродного волокна из компонентов с истекшим сроком эксплуатации для использования в некритических приложениях. Этот круговой потенциал укрепляет позиции материала в отраслях, ориентированных на устойчивое развитие.

Ограничения и меры предосторожности при проектировании

Ни один материал не идеален. Инженеры должны признать определенные ограничения ткани из углеродного волокна:

• Режим хрупкого разрушения – В отличие от текучести металла, разрушение композита может произойти внезапно. Проектирование требует наличия факторов безопасности и резервирования.
• Гальваническая коррозия – Прямой контакт с алюминием или сталью во влажной среде вызывает гальваническую коррозию. Слои электроизоляции обязательны.
• Теплопроводность – Углеродные волокна обладают электро- и теплопроводностью, поэтому в электронных или криогенных приложениях может потребоваться изоляция.
• Многослойное уплотнение срезанных кромок – Края необработанной ткани могут осыпаться; обрезанный ламинат нуждается в герметизации, чтобы предотвратить попадание влаги.

При правильном учете этих факторов ткань из углеродного волокна остается беспрецедентным выбором для легких компонентов конструкции.

Заключение

Ткань из углеродного волокна представляет собой уникальное предложение для легких структурных компонентов: исключительную жесткость в расчете на вес, расчетную анизотропию, множественную архитектуру переплетения и совместимость со стандартными композитными процессами. Хотя первоначальная стоимость и хрупкое разрушение требуют тщательного проектирования, преимущества в уменьшении массы, усталостной долговечности и адаптируемости не имеют себе равных по сравнению с обычными металлами или тканями из стекловолокна.

Часто задаваемые вопросы

В1: Можно ли использовать ткань из углеродного волокна для несущих деталей конструкции без металлического армирования?
Да. Многие несущие компоненты, такие как балки пола самолетов, монококи гоночных автомобилей и роботизированные руки, полностью изготовлены из композитных материалов из углеродного волокна. Правильная конструкция и толщина слоев выбраны таким образом, чтобы выдерживать ожидаемые нагрузки без металлических вставок. Иногда к болтовым соединениям добавляют металлические фитинги, чтобы уменьшить концентрацию напряжений в подшипниках.

В2: Ткань из углеродного волокна жестче алюминия или стали?
В абсолютном выражении ткань из углеродного волокна стандартного модуля (жесткость ~70 ГПа) менее жесткая, чем сталь (~200 ГПа), но жестче алюминия (~69 ГПа). Однако из-за низкой плотности (1,6 против 2,7 г/см³ у алюминия) его удельная жесткость (жесткость/плотность) примерно в три раза выше, чем у алюминия, и в восемь раз выше, чем у стали. Для конструкций, где вес критически важен, это делает ткань из углеродного волокна фактически «жестче на килограмм».

В3: Требуются ли для ткани из углеродного волокна специальные инструменты для резки и сверления?
Да. Стандартные стальные инструменты быстро изнашиваются. Для сухой ткани рекомендуется использовать керамические или твердосплавные ножницы. Для отверждения ламината необходимы сверла и борфрезы с алмазным покрытием, чтобы предотвратить расслоение. Рекомендуется вакуумная вытяжка, поскольку угольная пыль электропроводна и может повредить электронику.

В4: Как ткань из углеродного волокна ведет себя при высоких температурах?
Само волокно сохраняет прочность при температуре выше 1000°C в инертной атмосфере, но полимерная матрица (обычно эпоксидная) ограничивает рабочую температуру до 80–180°C для стандартных смол. Высокотемпературные смолы (бисмалеимид, полиимид) расширяют диапазон до 230–300°С. Для применений при температуре выше 300°C можно использовать ткань из углеродного волокна с керамическими матрицами (композиты CMC).

В5: Можно ли безопасно приклеить ткань из углеродного волокна к металлическим конструктивным элементам?
Да, но с предосторожностями. Слой изолирующей ткани из стекловолокна часто помещают между тканью из углеродного волокна и металлом, чтобы предотвратить гальваническую коррозию. Клеевое соединение с использованием конструкционной эпоксидной смолы прочнее механического скрепления соединений композит-металл при условии правильной подготовки металлической поверхности (пескоструйная обработка, силановый связующий).
